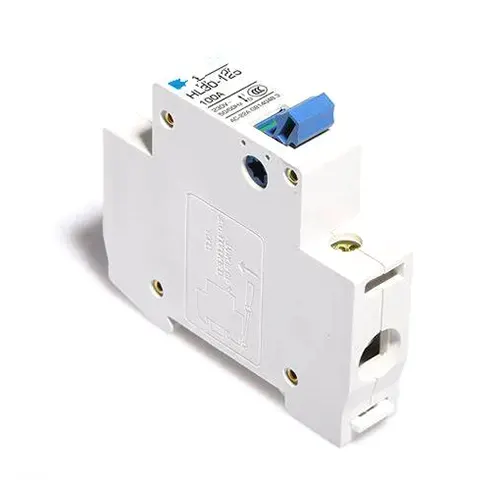

interruptor isolador 100a de 2 polos

A chave isoladora de 2 pólos 100a é usada para CA 50 Hz ou 60 Hz, o circuito de distribuição e controle de energia de tensão nominal de 230 V ou 400 V e abaixo, a corrente para a parte superior do dispositivo de distribuição de energia e 100 A entre a divisão sem carga.

Detalhes do interruptor isolador de 2 pólos 100a

instalação e uso

■ Antes de instalar a chave seccionadora elétrica HL30, verifique se a chave está de acordo com as condições reais de operação.

■ Instalando no trilho de instalação de acordo com a posição gráfica, o push-up da alça significa fazer, o sinal de indicação é vermelho; alça suspensa significa quebra, o sinal de indicação é verde.

■ A linha de alimentação é acessada pela parte superior do switch e conectada à tomada pela parte inferior. O fio de cobre deve ser apertado, não deve estar solto ou o fio de cobre fica exposto fora do terminal.

■ Antes de ligar, existem interruptores que operam manualmente várias vezes com antecedência, devem ser flexíveis e confiáveis ​​e não apresentar fenômeno de bloqueio.

■ A chave isoladora elétrica HL30 não deve ser afetada pela chuva durante o uso, armazenamento, transporte e outros processos.

■ A chave isoladora elétrica HL30 pode transportar corrente (curto-circuito) sob condições anormais do circuito por um determinado período de tempo, ou pode ser uma sobrecarga apropriada de interrupção menos frequente, mas não pode ser usada para interromper a corrente de falha.

Âmbito de aplicação

A chave de isolamento elétrico NHL30 é usada para CA 50 Hz ou 60 Hz, o circuito de distribuição e controle de energia de tensão nominal de 230 V ou 400 V e abaixo, a corrente para a parte superior do dispositivo de distribuição de energia e 100 A entre a divisão sem carga. Principalmente como chave total de aparelhos terminais elétricos, a chave isoladora elétrica também pode ser usada para controlar todos os tipos de motores, aparelhos elétricos de baixa potência, iluminação e outros locais. A vida mecânica e elétrica tem 10.000 vezes, das quais a vida elétrica tem 6.000 vezes.

A chave isoladora elétrica NHL30 atende GB14048.3 e IEC947-3 e outros padrões.

Use o ambiente e as condições de trabalho

◆ temperatura ambiente do ar -5 graus Celsius a +40 graus Celsius, a temperatura média não excede +35 graus Celsius.

◆ altitude não superior a 2.000 m.

◆ a umidade relativa da atmosfera +40 não ultrapassa 50%, o mês mais chuvoso é 90%.

◆ nível de poluição II.

◆ Utilize categoria AC-22A.

◆ forma de instalação usando instalação em trilho de aço TH35-7.5, outra superfície e a inclinação vertical do corpo não é diretamente superior a cinco graus.

Principais parâmetros técnicos

Informações sobre pedidos

Ao fazer o pedido, indique os seguintes pontos:

Modelo e nome do produto: Como interruptor isolador elétrico NHL30

Corrente nominal: 100A.

Número de pólos: 3P

Número do pedido: como apenas 8888.

Exemplo de pedido: Chave seccionadora elétrica NHL30 com trava, 100A, 3P, somente 777.
