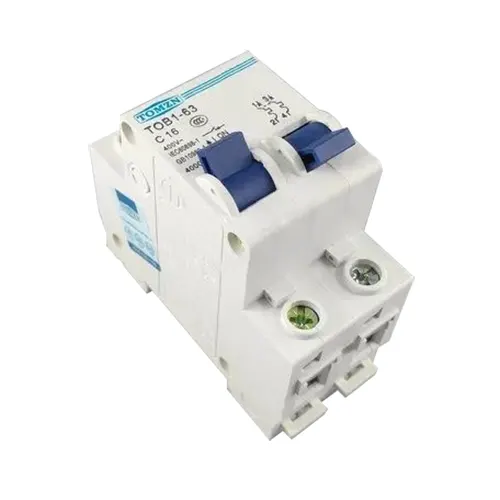

interruptor de transferência manual de 110V 63A

O disjuntor de intertravamento da chave de transferência manual 110V 63A é um novo tipo de disjuntor com um mecanismo de intertravamento desenvolvido independentemente por nossa empresa. Este produto adiciona uma função de intertravamento baseada no pequeno disjuntor original, ou seja, quando um lado do disjuntor está fechado, o outro lado do disjuntor só pode permanecer desconectado para alcançar.

Comutação de linha e outras funções de proteção

O interruptor de alimentação duplo manual desenvolvido independentemente por nossa empresa tem funções duplas de proteção de circuito contra sobrecarga e comutação de linha. O produto é razoavelmente projetado, confiável e bonito na aparência5. É usado principalmente para comutação e outras funções de sobrecarga do circuito de controle e proteção de circuito. Fonte de alimentação dupla manual TXB7SD.

Os produtos Switch estão em conformidade com os padrões GB10963 e IEC60898.

Detalhes da chave de transferência manual 110V 63A

Principais parâmetros técnicos

Corrente nominal (A): 1, 3, 5, 10, 16, 20, 25, 32, 40, 50, 63

Pólo: 1P, 2P, 3P, 4P

Tensão nominal (V): 230/400

Capacidade nominal de interrupção de curto-circuito: 4500/6000

Regras operacionais para chaves duplas de conversão de energia (chave de transferência manual de 30 A)

1. Quando ocorrer uma queda de energia e em um curto período de tempo não for possível restaurar a fonte de alimentação, deve-se ativar a fonte de alimentação em espera.

Etapa:

A remoção da fonte de alimentação elétrica de cada disjuntor (incluindo o gabinete de controle do disjuntor, disjuntor da fonte de alimentação da caixa de distribuição de energia dupla da sala de distribuição de energia), abra o interruptor de duplo acionamento para evitar o lado traseiro da fonte de alimentação, mantenha a comutação da fonte de alimentação dupla O auto-disjuntor da caixa de alimentação está desligado.

Inicie a alimentação standby (grupo gerador a diesel), quando o grupo standby estiver funcionando normalmente, desligue o interruptor de ar do gerador e o disjuntor no gabinete de controle.

O disjuntor da fonte de alimentação de cada fonte de alimentação é desligado pela caixa de distribuição da fonte de alimentação.

Durante a operação da fonte de alimentação standby, o operador de plantão não deve sair do grupo gerador, e ajustar a tensão e a frequência da planta a tempo de acordo com a mudança da carga.

2. A fonte de alimentação elétrica restaura a fonte de alimentação, deve fazer um bom trabalho em tempo hábil para conversão de energia, cortar a fonte de alimentação em espera e restaurar a fonte de alimentação.

Etapa:

A fonte de alimentação de desconexão sequencial de cada disjuntor, a ordem é: caixa de disjuntor de fonte de alimentação de comutação de fonte de alimentação dupla, gabinete de distribuição de energia, cada interruptor de disjuntor, o interruptor de duplo acionamento do gerador para o lado da fonte de alimentação elétrica.

De acordo com o desligamento do motor diesel, desça.

De acordo com o despacho, a chave principal do fornecimento de energia da cidade é conectada a cada chave de ramal para fechar os disjuntores um por um.

3. Verifique se o instrumento e a luz indicadora estão normais e ligue a ventoinha de resfriamento do transformador.
