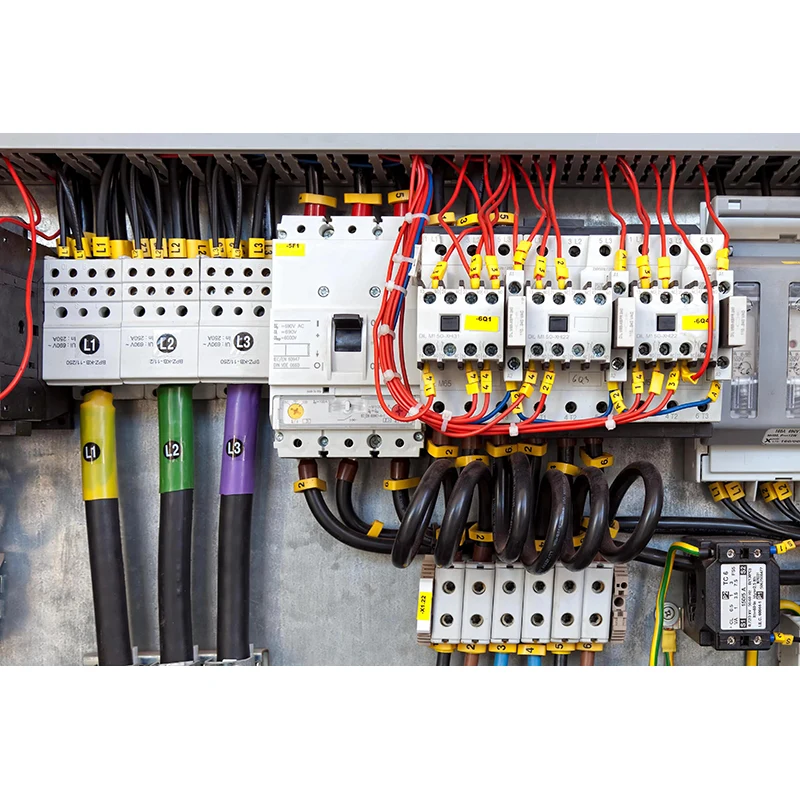

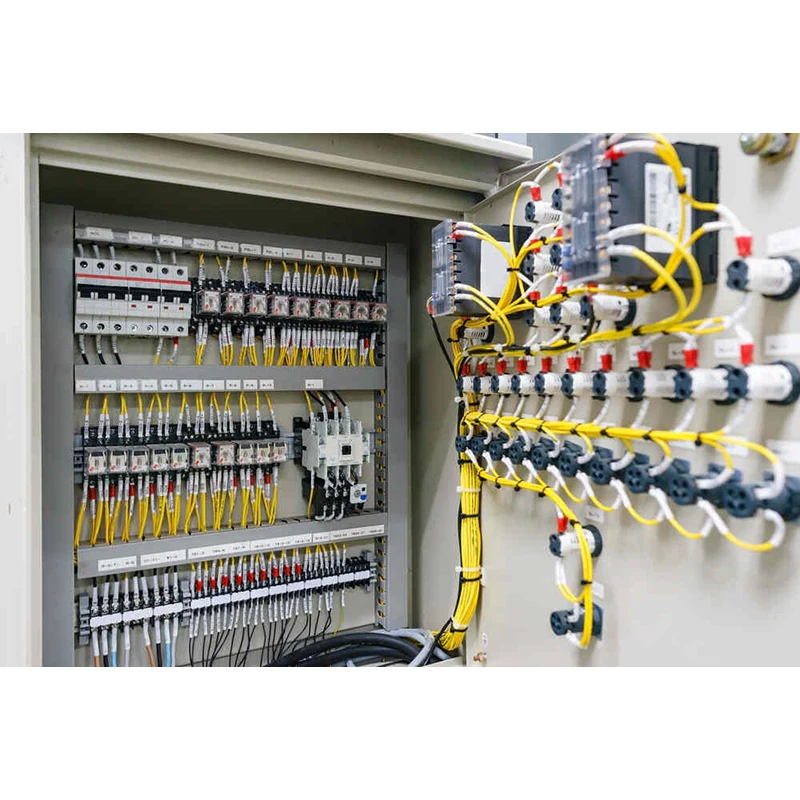

Caixa de controle elétrico cps cps
  • Caixa de controle elétrico cps cpsCaixa de controle elétrico cps cps
  • Caixa de controle elétrico cps cpsCaixa de controle elétrico cps cps

Caixa de controle elétrico cps cps

Como fabricante profissional de caixa elétrica de alta qualidade, você pode ter certeza da caixa de controle elétrico Bysingicps em nossa fábrica. E ofereceremos o melhor serviço pós-venda e entrega oportuna. CJCPS como um interruptor, combinado com contatores, intertravamentos elétricos e outros acessórios para formar caixa de controle elétrico CJCPSD (controlador elétrico de velocidade dupla), adequada para controle e proteção do motor de dupla velocidade.

Enviar consulta

Descrição do produto

A Zhejiang Singi Electrical LLC é um fabricante e fornecedor profissional da caixa de controle elétrico Chinasingicps, conhecido por seu serviço de qualidade. A adesão à busca da qualidade perfeita dos produtos, para que a caixa de controle elétrico OurSingicps tenha sido satisfeita por muitos clientes. Para garantir a qualidade e as necessidades do cliente, cooperamos com grupos de poder domésticos com forte força de produção. Examinaremos estritamente cada fornecedor e enviaremos vídeos para os clientes para assistir.

Escopo de aplicação

Tome os CJCPs como um interruptor, combinados com contatores, intertravamentos elétricos e outros acessórios para formar a caixa de controle elétrico CJCPSD (controlador elétrico de velocidade dupla), adequada para controle e proteção do motor de dupla velocidade.

As configurações da caixa de controle elétrico CJCPSD têm três tipos:

Configuração 1: A alta velocidade é o tipo incêndio (sobrecarga, corrente excessiva com alarme e nenhuma viagem), a baixa velocidade é o tipo básico;

Configuração 2: alta e baixa velocidade são o tipo básico;

Configuração 3: alta e baixa velocidade são o tipo de incêndio (deve especificar o pedido especial).

Recursos, os principais parâmetros do circuito e módulo de acessórios são os mesmos do tipo básico.


Dimensões de contorno e instalação

Diagrama de circuito de operação e controle da caixa de controle elétrico CJCPS

Observação:

① Este gráfico é adequado para o controle da operação de todos os tipos de caixa de controle elétrico CJCPS, use controle manual local e remoto.

② O protetor de controle para escape de fumaça de alta velocidade (2kBO) pode escolher produtos do tipo fogo, com funções de sobrecarga, excesso de corrente para apenas alarmar, não viajar, curto-circuito para tropeçar, para continuar trabalhando quando sobrecarga. O esquema de controle secundário está em uso comum.

③ Introdução O grupo de botões de partida de alta e baixa velocidade pode ser instalado na superfície da caixa ou na parede.

④ O SQ, como o interruptor de limite da válvula de incêndio, o dispositivo de ação para de funcionar; O curto -circuito ocorre na linha sem o interruptor de limite da válvula de incêndio.

Não.

Símbolo

Nome

Modelos e especificações

Quantidade

Observação

1

Fu

Fusíveis

RT18-32X/4A

1

Com indicação de fusíveis

2

CPS1.2

Protetor de controle

Cps- □□/□□/□□

2

Consulte o gráfico de seleção

3

HG1.2

Luz verde

AD11-22/20 ~ 220V

2

Aumentar ou diminuir conforme necessário

4

HR1.2

Luz vermelha

AD11-22/20 ~ 220V

2

Aumentar ou diminuir conforme necessário

5

HB1.2

Luz azul

AD11-22/20 ~ 220V

2

Aumentar ou diminuir conforme necessário

6

Hy1.2

Luz amarela

AD11-22/20 ~ 220V

2

Aumentar ou diminuir conforme necessário

7

Hw

Luz branca

AD11-22/20 ~ 220V

1

Aumentar ou diminuir conforme necessário

8

SF1.2 , SS1.

Alta e baixa velocidade

Botão Start-Stop

Leite (1 normalmente aberto e

1 normalmente fechado)

3

Um cada para vermelho,

verde e amarelo

9

SF3.4 , SS2.

Introduzido alto e baixo

Grupo de botão de start-stop start-stop

Decidido por design de engenharia

1



Características atuais de tempo
