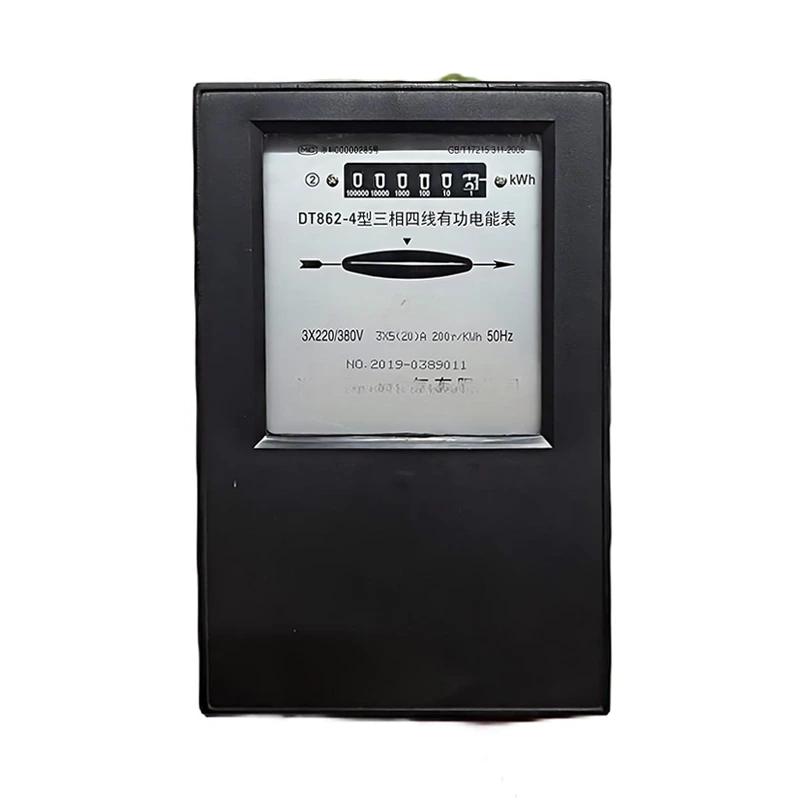

Medidor de energia trifásico DT862

Wenzhou Changjiu Technology Co., Ltd. é um fabricante e fornecedor profissional de medidor de energia trifásico DT862 na China, conhecido por seu serviço de qualidade. Aderindo à busca da perfeita qualidade dos produtos, para que nossa Medidor de energia trifásico DT862 tenha sido atendida por muitos clientes. A fim de garantir a qualidade e as necessidades do cliente, cooperamos com grupos de energia nacionais com forte força de produção. Iremos examinar rigorosamente cada fornecedor e enviar vídeos aos clientes para assistir.

ESPECIFICAÇÕES

Estrutura principal e princípio de funcionamento

O medidor trifásico é de estrutura de mesa giratória dupla e o núcleo de ferro está em forma separada. O elemento de tensão é uma estrutura de inserção semifechada, desempenho estável e fácil de manter. Medidor trifásico pela corrente, os componentes de tensão produzem um movimento para o campo magnético, de modo que o disco de alumínio no campo magnético para obter a velocidade de rotação seja proporcional ao tamanho da corrente de carga, de modo a atingir o objetivo de medir energia elétrica.

Para atingir o objetivo de medir energia elétrica.

Instalação e uso

 medidor na fábrica pela inspeção e qualificado, e vedação de chumbo, pode ser instalado e usado. Se o medidor não for lacrado ou armazenado por um longo período, ele deverá ser recalibrado pelos departamentos competentes e depois instalado para garantir a precisão da medição.

O medidor deve ser instalado em ambiente interno, em local seco e ventilado, e a placa de base para instalação do medidor deve ser colocada em uma parede sólida resistente ao fogo e que não seja fácil de vibrar, com altura de instalação recomendada de cerca de 1,8 metros, e o medidor deve estar vertical e não inclinado após a instalação.

 O medidor deve ser conectado à linha de acordo com a sequência de fase especificada (sequência de fase positiva) e conectado de acordo com o diagrama de fiação na tampa da caixa do botão final. É melhor usar fios de cobre ou conectores de cobre para evitar que o medidor queime devido ao mau contato com os conectores de cobre na caixa do botão final.

FUNÇÕES

♦ Base do medidor: baquelite ou aço

♦ Tampa principal do medidor: baquelite ou PC transparente anti UV ou AS transparente

♦ Tampa do terminal do medidor: curta ou estendida (baquelite ou PC transparente anti UV ou AS )

♦ Material resistente à umidade, retardante de fogo e moldado em alta temperatura

♦ Registro do medidor: 5 ou 6 dígitos, pode selecionar função unidirecional

♦ Rolamento: Jewell ou duplo Jewell ou Magnético

♦ A estrutura da carcaça é de liga de alumínio, moldagem com excelente resistência mecânica, estrutura estável

♦ Componentes de tensão e componentes de corrente, utilizando estrutura de isolamento duplo, possuem boas características elétricas;

♦ Os mecanismos de ajuste de erros possuem mecanismo de ajuste fino.

♦ Partida: Sob tensão e frequência nominais e quando cos Φ=1,0, o disco girará incessantemente quando a corrente de carga não for superior a 0,5% da corrente básica.

♦ Funcionando sem carga: Quando não há corrente no circuito de corrente e 80-110% da tensão nominal no circuito de tensão, o disco não fará uma revolução completa.

♦ Perda de energia: Sem corrente no circuito de corrente e abaixo da tensão e frequência nominais, a perda de energia no circuito de tensão não é superior a 1,5 W.

♦ Pode selecionar tampa de terminal estendida, que serve para proteger a segurança durante o uso
