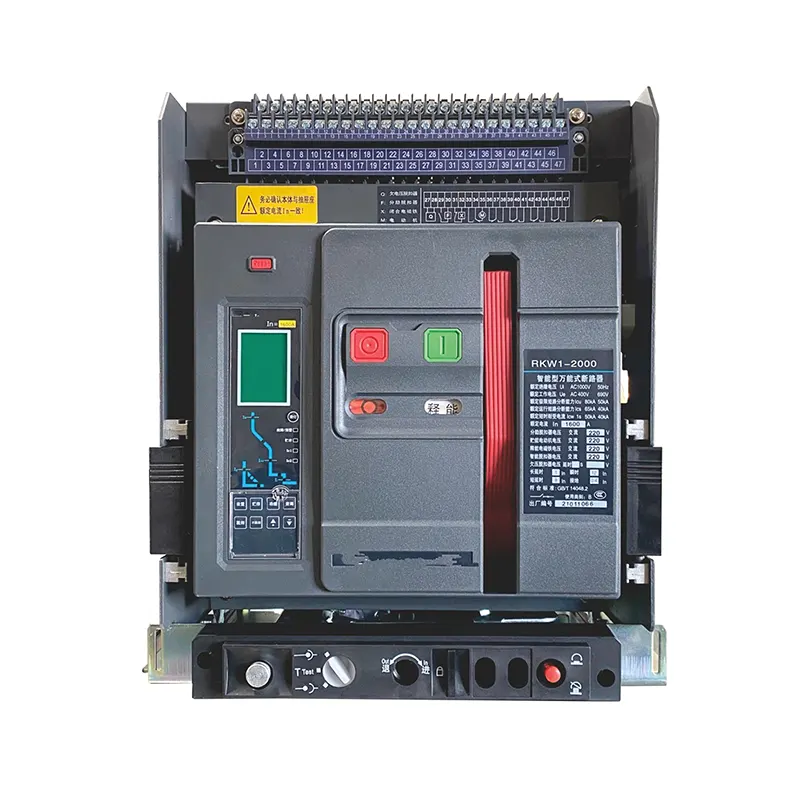

Disjuntor de ar DW45
O disjuntor pneumático DW45 é adequado para circuitos de CA 50 Hz / 60 Hz com tensão nominal de serviço de 400 V, 690 V e corrente nominal de serviço de até 6300 A. É usado principalmente para distribuir energia elétrica e proteger circuitos e equipamentos elétricos contra sobrecarga, sub- tensão, curto-circuito e falha de aterramento monofásico.
Modelo: DW45
Enviar consulta
Descrição do produto
O disjuntor pneumático da série DW45 é adequado para o circuito de CA 50 Hz / 60 Hz com tensão nominal de serviço de 400 V, 690 V e corrente nominal de serviço de até 6300 A. É usado principalmente para distribuir energia elétrica e proteger circuitos e equipamentos elétricos contra sobrecarga, sub- tensão, curto-circuito e falha de aterramento monofásico.
Detalhes do disjuntor pneumático DW45
Disjuntor pneumático DW45 (ACB) - KW1-3200/4P
Disjuntor pneumático (ACB) DW45 - KW1-3200/4P é adequado para circuito de CA 50Hz com tensão nominal de até 690V e corrente nominal de até 5000A. Disjuntor de ar DW45 (ACB) - KW1-3200/4P é usado principalmente para distribuir energia elétrica e proteger circuitos e equipamentos de fonte de alimentação contra sobrecarga, subtensão, curto-circuito e aterramento monofásico com função de proteção inteligente e seletiva, Circuito de Ar DW45 Disjuntor (ACB) KW1-3200/4P.Pode melhorar a confiabilidade da fonte de alimentação e evitar falhas desnecessárias de energia. O disjuntor pneumático DW45 (ACB) KW1-3200/4P é aplicável para usinas de energia, fábricas, minas (para 690V) e edifícios altos modernos, especialmente para o sistema de distribuição de edifícios inteligentes.
Aplicativo
. A tensão operacional nominal do disjuntor é AC400/415/690V, com a corrente nominal variando de 630A a 5000A
. Design compacto com tipo fixo e extraível
, Padrão: IEC/EC 60947-2 /GB14048.2
. Pólos de número: 3/4
. Capacidade de interrupção abaixo de 415V
Modelo
KW1-2000 630A, 800A, 1000A, 1250A, 1600A, 2000A
KW1-3200 2000A, 2500A, 2900A, 3200A
KW1-4000 3600A, 4000A
KW1-5000 4000A, 5000A
|
modelo |
KW1-2000 |
KW1-3200 |
KW1-4000 |
KW1-5000 |
||||
|
Corrente nominal do tamanho do quadro In(A) |
2000 |
3200 |
4000 |
5000 |
||||
|
Corrente nominal In(A) |
630 800 1000 1250 1600 2000 |
2000 2500 2900 |
3600 4000 |
4000 5000 |
||||
|
Tensão nominal Ue(V) |
CA 400.690 50HZ |
|||||||
|
Tensão isolante nominal Ui(V) |
CA 800 50Hz |
|||||||
|
Pólos de número |
3,4 |
|||||||
|
Corrente nominal no polo N In(A) |
50% dentro, 100% dentro |
|||||||
|
UTI(kA) |
CA 400 V |
80 |
100 |
100 |
120 |
|||
|
CA 690 V |
50 |
65 |
65 |
85 |
||||
|
CI(kA) |
CA 400 V |
50 |
65 |
80 |
100 |
|||
|
CA 690 V |
40 |
50 |
65 |
75 |
||||
|
Icw(kA) |
CA 400 V |
50 |
65 |
80 |
85 |
|||
|
AC690V |
||||||||
|
Icm(kA) |
CA 400 V |
176 |
220 |
220 |
264 |
|||
|
AC690V |
105 |
143 |
165 |
165 |
||||
|
Tempo inerente de criação e quebra |
25-30ms |
|||||||
|
Desempenho operacional |
Vida elétrica (sob AC415V) |
AC400V |
500(1000) |
500(1000) |
500(1000) |
500(1000) |
||
|
AC690V |
500(1000) |
500(1000) |
500(1000) |
500(1000) |
||||
|
Vida mecânica |
Livre de manutenção |
2500 |
2500 |
2500 |
2500 |
|||
|
Sustentável |
10000 |
10000 |
10000 |
10000 |
||||
|
Modo de montagem |
Fixo. Retirável |
Fixo. Retirável |
Fixo. Retirável |
Fixo. Retirável |
||||
