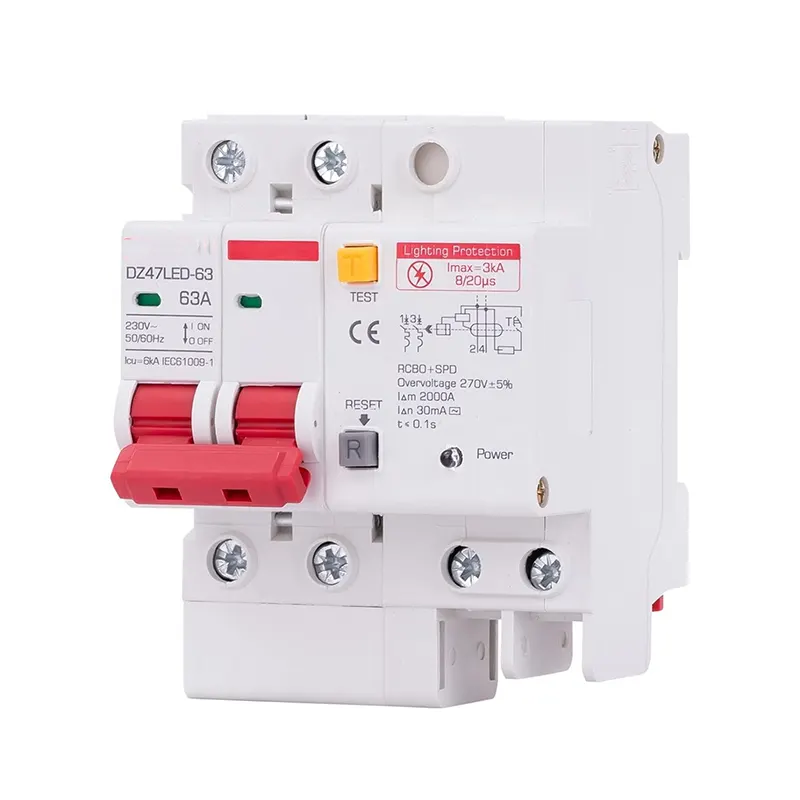

O disjuntor de corrente residual de relâmpagos DZ47LED-63 (disjuntor de corrente residual de relâmpagos), é um disjuntor de vazamento em miniatura com dispositivo de proteção contra raios. É adequado para rede de distribuição com CA 380V e inferior e frequência de 50Hz.
O disjuntor de corrente residual de relâmpagos DZ47LED-63 (disjuntor de corrente residual de relâmpagos), é um disjuntor de vazamento em miniatura com dispositivo de proteção contra raios. É adequado para rede de distribuição com CA 380V e inferior e frequência de 50Hz.
Tipo de proteção contra corrente residual |
Eletrônico |
Tipo de trabalho atual residual |
E UM |
Corrente nominal |
6A,10A,16A,25A,40A,50A,63A |
Poloneses |
1P+N, 3P+N |
Tensão nominal Ue |
AC280V/AC400V |
Tensão de isolamento Ui |
500 V |
Frequência nominal |
50/60Hz |
Sensibilidade nominal I△n |
0,01A 0,03A 0,1A 0,3A |
Corrente de curto-circuito Inc=l△c |
4500A |
Tempo de intervalo sob I△n |
≤0,15 |
Tensão nominal suportável de impulso (1,2/50) Uimp |
6000 V |
Tensão de teste dielétrico em e ind, freq. por 1 minuto |
2,5kV |
Grau de poluição |
2 |
Característica de liberação termomagnética |
BC |
Vida Elétrica |
4000 |
Vida Mecânica |
20000 |
Instalação |
|
Indicador de posição de contato |
Sim |
Aula de proteção |
IP20 |
Temperatura de referência para configuração do elemento térmico |
30°C |
Temperatura ambiente (com média diária de 35'C) |
-5-+40℃ |
Temperatura de armazenamento |
-25-+70℃ |
Tipo de conexão de terminal |
Cabo/barramento tipo U/barramento tipo pino |
Tamanho do terminal superior/inferior para cabo |
25mm18-3 |
Torque de aperto |
3,0Nm 22 |
Montagem |
Em trilho DIN FN 60715 (35mm) por meio de dispositivo de fixação rápida |
Conexão |
Cabeçalho e rodapé |
Tensão nominal de isolamento |
500 V |
Capacidade nominal de interrupção de curto-circuito |
4500A |
Corrente operacional residual nominal |
30mA,50mA,75mA,100mA,300mA |
Corrente de fuga nominal l△n |
50mA |
Corrente não operacional de fuga nominal l△no |
25mA |
Característica de liberação termomagnética |
Curva C (5-10 pol.), Curva D (10-14 pol.) |
Cabo adaptador |
6-63A 1-25mm² 16-3AWG |
1. Com funções de proteção contra raios, vazamentos, sobrecarga e curto-circuito.
2. Com função de aterramento de proteção contra raios.
3. Com proteção de modo completo de fase a zero, fase a terra e zero a terra.
4. Com função de indicação de falha de proteção contra raios.
5. Capacidade máxima de corrente relâmpago de até 20KA.
6. O interior está equipado com dispositivo de proteção contra superaquecimento.
7. A proteção contra raios de dois níveis está no switch.
8. O sinal de alarme pode ser equipado externamente.
Especificações do modelo |
DZ47LED-63 |
O fluxo máximo Imax(kA) |
15 |
Fluxo nominalIn(kA) |
10 |
Tempo de resposta t(ns) |
<25 |
O terminal de aterramento liga os condutores de cobre trançados |
6mm² |
1, as características de sobrecarga relâmpago do disjuntor em miniatura de curto-circuito de sobrecarga pelo ajuste do fabricante, no decurso de não é permitido ajustar.
2, disjuntor de corrente residual de raios, na nova instalação e falha de energia antes do teste deve ser pressionado antes do botão para garantir a viagem normal para colocar em uso, em uso normal, deve tentar pular uma vez por semana.
3, Disjuntor de corrente residual de raios no escopo de proteção, o uso de ferramentas e equipamentos elétricos, você deve tentar pressionar o botão para garantir o disparo normal antes que possam ser colocados em uso.
4, em tempo chuvoso ou trovoadas, antes de cada utilização deve pressionar o botão de teste para garantir a viagem normal para colocar em uso.
5, a falha do disjuntor de corrente residual do relâmpago da mina ou pressionar o botão experimental não pode desarmar quando o usuário parar imediatamente de usar, o mais rápido possível para retornar ao reparo de fábrica.
6, disjuntor de corrente residual anti-relâmpago pela falha do sistema elétrico e sub-gate após a necessidade de identificar os motivos da solução de problemas antes de fechar.
7, disjuntor de corrente residual de relâmpago para tocar ao mesmo tempo pelo circuito de proteção causado pelo risco de choque elétrico, não pode ser protegido.
8, de acordo com os padrões nacionais, "a função de proteção contra vazamento é fornecer proteção contra contato indireto". "No caso de falha de outras medidas de proteção... não pode ser a única proteção de contato direto."
