Plugue de proteção contra vazamento

O plugue de proteção contra vazamento é o plugue de proteção contra vazamento do tipo CA reutilizável na função de ação e na tensão da linha, para circuito monofásico de CA 50 Hz, tensão nominal de 220 V, corrente nominal não superior a 16 A. Corrente de fuga nominal de 10mA, protege choque elétrico pessoal de perigo fatal (não pode proteger o risco de tocar em dois pólos ao mesmo tempo). O plugue de proteção contra vazamento é adequado para proteção contra vazamento elétrico de aquecedor elétrico de água, aquecedor de água a gás, aquecedor solar de água, geladeira, máquina de lavar roupa, chaleira elétrica, forno de micro-ondas, secador de cabelo, tesoura de cabeleireiro, ferro elétrico, cortador de grama elétrico, bomba de água elétrica portátil ferramenta e outros. Usado principalmente com vapor de água elétrico correspondente, aquecedores solares de água, aquecedores de água a gás, geladeiras, cortadores elétricos e assim por diante. Quando o vazamento de equipamento elétrico coloca em risco a segurança pessoal, este plugue de proteção contra vazamento pode cortar rapidamente a energia em 0,1 s, tanto para proteger a segurança pessoal quanto para proteger o equipamento elétrico contra danos. O plugue de proteção contra vazamento é o plugue de alimentação de segurança ideal usado em residências, locais comerciais e similares.

Detalhes do plugue de proteção contra vazamento

Principais parâmetros técnicos

características do produto

1. Use aparelhos elétricos integrados especiais importados, desempenho confiável, forte capacidade anti-interferência, bom desempenho de resistência à tensão de impacto.

2. Faixa de tensão operacional: o trabalho normal entre 160-240V.

3. A serialização do produto pode se adaptar às diferentes necessidades dos usuários e oferecer suporte a uma variedade de aparelhos elétricos.

4. Muito conveniente de usar, proteja os aparelhos o tempo todo.

Precauções

1. Antes de cada uso deve ser testado e, como procedimento normal de trabalho, além disso, deve ser testado regularmente uma vez por mês.

2. Se depois de conectar a aparelhos elétricos, os plugues de proteção contra vazamentos frequentemente desligam ou não podem disparar durante o teste, você deve parar de usar e desconectar o plugue de proteção. Não abra você mesmo e peça manutenção ao fabricante, revendedor ou eletricista experiente. o plugue de proteção contra vazamento aberto por você mesmo, a fábrica não assumirá manutenção e qualquer outra responsabilidade.

3. Após encontrar o reset em uso, desligando imediatamente, deve-se verificar se há vazamento nos aparelhos elétricos e nas linhas.

4. Os aparelhos elétricos detectaram vazamento e protegidos pelo plugue de proteção contra vazamento, não podem garantir que os aparelhos elétricos não ocorram acidentes com vazamento; não pode substituir as medidas básicas de segurança elétrica, especialmente o plugue deve ser desconectado antes da manutenção de aparelhos elétricos, para isolar os aparelhos elétricos da fonte de energia, para evitar risco de choque elétrico.

5. Não teste o plugue de proteção contra vazamento diretamente com o aterramento da linha energizada.

6. O plugue de proteção contra vazamento não pode proteger o corpo humano tocando a linha viva e a linha zero ao mesmo tempo, porque não há corrente para o aterramento. Por favor, seja cuidadoso.

7. Não pode ser utilizado em locais diferentes das condições prescritas, para evitar quedas, sem imersão em água.

8. O plugue de proteção contra vazamento fornece proteção para o aparelho elétrico que acessa a extremidade de saída, não fornece proteção para o antigo equipamento de fonte de alimentação do plugue.

9. O plugue de proteção contra vazamento deve ser inserido diretamente em uma tomada fixa.

Instalação e uso

1 Instalação dos plugues de proteção contra vazamento com o terminal de saída (TXNLP-10 / TXNLP-16):

① Abra a tampa traseira, retire a camada de isolamento da saída da linha de energia elétrica, insira o terminal, aperte os parafusos de fixação com uma chave de fenda e preste atenção à conexão correta do terra vivo, zero.

② Feche a tampa traseira e aperte os parafusos de fixação.

③ Confirme se a conexão está correta, o plugue de proteção contra vazamento inserido diretamente no soquete fixo.

④ Deve ser testado antes do uso para verificar se o plugue de proteção contra vazamento pode funcionar corretamente. Pressione o botão reset, a luz indicadora acende, indicando que o plugue tem saída de energia; e, em seguida, pressione o botão de teste (simulação de choque elétrico do corpo humano), o produto pode operar, enquanto a luz indicadora apaga, em seguida, pressione o botão reset, a luz indicadora acesa, para retornar à fonte de alimentação normal. Isso prova que pode ser colocado em uso normal.

2 Instalação do bujão de fuga com saída pequena de cinco furos (TXNLP-10X / TXNLP-16X):

① O plugue de corrente de fuga (TXNLP-10X) inserido diretamente na tomada fixa.

② O plugue de vazamento (TXNLP-10X) com pequena potência de saída de cinco orifícios pode acessar qualquer aparelho de carga inferior a 10A.

③ Deve ser testado antes do uso para verificar se o plugue de proteção funciona corretamente. Pressione o botão reset, a luz indicadora acende, indicando que o plugue tem saída de energia; e, em seguida, pressione o botão de teste (simulação de choque elétrico do corpo humano), o produto pode operar, enquanto a luz indicadora apaga, em seguida, pressione o botão reset, a luz indicadora acesa, para retornar à fonte de alimentação normal. Isso prova que pode ser colocado em uso normal.

3 Instalação do plugue de fuga com pequeno cinco orifícios e saída de alimentação USB (TXNLP-10XU):

① O plugue de corrente de fuga (TXNLP-10XU) inserido diretamente na tomada fixa.

② O plugue de vazamento (TXNLP-10XU) com pequena potência de saída de cinco orifícios pode acessar qualquer aparelho de carga inferior a 10A.

③ O plugue de vazamento (TXNLP-10XU) com saída USB 5V 1A, potência de carregamento e indicador de carga.

④ Deve ser testado antes do uso para verificar se o plugue de proteção funciona corretamente. Pressione o botão reset, a luz indicadora acende, indicando que o plugue tem saída de energia; e, em seguida, pressione o botão de teste (simulação de choque elétrico do corpo humano), o produto pode operar, enquanto a luz indicadora apaga, em seguida, pressione o botão reset, a luz indicadora acesa, para retornar à fonte de alimentação normal. Isso prova que pode ser colocado em uso normal.

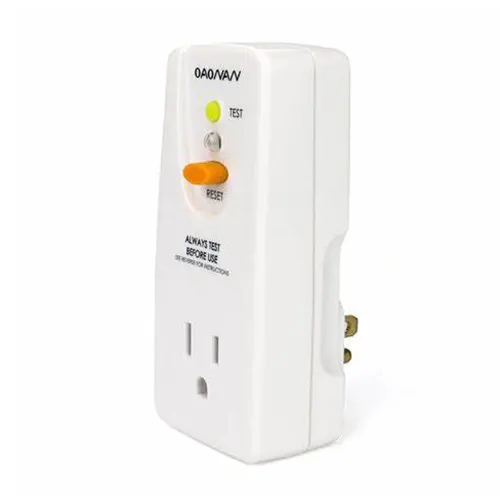

① Plugue contra vazamento (plugues de proteção contra vazamento TXNLP-10) (com saída terminal)

② Plugue de vazamento de viagem (plugues de proteção contra vazamento TXNLP-10X) (com pequena saída de cinco furos)

③ Viaje com plugue de vazamento USB (plugues de proteção contra vazamento TXNLP-10XU) (com pequenos cinco orifícios e saída de alimentação USB)

Botão de teste amarelo: Verifique se a função de proteção contra vazamentos está normal. Pressione o botão de teste, a luz se apagará.
Botão de reinicialização azul: O vazamento do circuito ocorre vazamento ou o botão de reinicialização aparece quando o choque elétrico, o dispositivo de proteção contra vazamento apresenta falha de energia, após a solução de problemas, pressione a "luz do botão Reset acesa", você pode usá-lo.
Indicador de toque: luz indicadora acesa, ligada, luz indicadora apagada, desligada.
