Por que o dispositivo de proteção de tensão (VPD) é essencial para a segurança elétrica residencial e industrial?

Resumo

Flutuações de tensão, sobretensão, subtensão e correntes de surto são perigos ocultos comuns em sistemas de fornecimento de energia, que podem facilmente causar queima de equipamentos, redução da vida útil e até riscos de incêndio.DPV(Dispositivo de proteção de tensão) fornece monitoramento em tempo real, corte rápido e funções de recuperação automática para proteger circuitos e equipamentos elétricos. Este artigo explica o princípio de funcionamento, classificação, cenários de aplicação, critérios de seleção e especificações de instalação do Dispositivo de Proteção de Tensão, combinados com casos práticos para ajudar os usuários a compreender a importância da proteção de tensão e escolher produtos adequados. Também apresenta fabricantes profissionais e soluções de alta qualidade para melhorar a segurança e a estabilidade do consumo de energia.

Índice

• 1. Riscos comuns de tensão em sistemas de energia modernos
• 2. Funções básicas e princípios de funcionamento do dispositivo de proteção de tensão
• 3. Principais tipos e parâmetros técnicos de dispositivos de proteção de tensão
• 4. Cenários de aplicação do dispositivo de proteção de tensão
• 5. Critérios de seleção para dispositivo de proteção de tensão
• 6. Especificações de instalação e uso
• 7. Perguntas frequentes
• 8. Conclusão e soluções recomendadas

1. Riscos comuns de tensão em sistemas de energia modernos

Na vida diária e na produção industrial, a estabilidade da tensão da fonte de alimentação é crucial para a operação segura dos equipamentos elétricos. No entanto, na operação real, a rede elétrica é frequentemente afetada por vários fatores, resultando em anormalidades de tensão. Essas anormalidades são geralmente invisíveis e intangíveis, mas causarão danos contínuos aos equipamentos elétricos ao longo do tempo e até levarão a graves acidentes de segurança.

Sobretensão refere-se à tensão que excede a faixa normal de trabalho, como a tensão que aumenta repentinamente de 220 V para 270 V ou superior. Esta situação é causada principalmente por quedas de raios, operações de comutação de rede, falhas de curto-circuito, etc. A sobretensão romperá diretamente a camada de isolamento do equipamento elétrico, queimará placas de circuito, bobinas e outros componentes e causará danos permanentes ao equipamento. Para eletrodomésticos, a sobretensão é a principal culpada pela queima de televisores, geladeiras, aparelhos de ar condicionado e outros equipamentos; para equipamentos industriais, a sobretensão levará à paralisação das linhas de produção, danos aos instrumentos de precisão e enormes perdas econômicas.

Subtensão significa que a tensão está abaixo do valor normal de trabalho, como cair de 220V para 170V ou até menos. A subtensão fará com que o equipamento não dê partida normalmente, o motor pare, a corrente aumente acentuadamente e o equipamento aqueça gravemente. A operação de subtensão de longo prazo acelerará o envelhecimento do equipamento, encurtará a vida útil e também poderá causar disparo do circuito e falha de energia, afetando a produção e a vida normais.

Além de sobretensão e subtensão, correntes de surto e flutuações instantâneas de tensão também são riscos comuns. As correntes de surto são correntes instantâneas de alta intensidade, que são frequentemente acompanhadas por anormalidades de tensão, que podem impactar o circuito e danificar componentes eletrônicos sensíveis. Flutuações instantâneas de tensão causarão operação instável de equipamentos, oscilações de tela, erros de dados e outros problemas, especialmente para equipamentos eletrônicos de precisão, equipamentos médicos e equipamentos de comunicação, que têm grande impacto.

De acordo com estatísticas relevantes de segurança elétrica, mais de 60% das falhas de equipamentos elétricos são causadas por anormalidades de tensão. Estas falhas não só aumentam o custo de manutenção e substituição de equipamentos, mas também trazem potenciais riscos de segurança, como choques eléctricos e incêndios. Portanto, é urgente tomar medidas eficazes de proteção de tensão para controlar a tensão dentro de uma faixa segura e garantir a operação segura do equipamento.

2. Funções básicas e princípios de funcionamento do dispositivo de proteção de tensão

Dispositivo de proteção de tensão é um equipamento elétrico especial projetado para monitorar e proteger a tensão do circuito. Seu principal objetivo é detectar anormalidades de tensão em tempo real, desligar rapidamente o circuito quando a tensão exceder a faixa segura e restaurar automaticamente a fonte de alimentação após a tensão retornar ao normal, de modo a obter proteção total do circuito e equipamento.

O princípio de funcionamento do Dispositivo de Proteção de Tensão é baseado na amostragem de tensão em tempo real e no julgamento inteligente. O dispositivo está equipado com um circuito de amostragem de tensão de alta precisão, que pode coletar continuamente o valor da tensão da linha de alimentação. O sinal de tensão coletado é transmitido à unidade de controle central, que compara a tensão real com a faixa de tensão segura definida (limite de sobretensão e limite de subtensão).

Quando a tensão real é superior ao limite de sobretensão ou inferior ao limite de subtensão, a unidade de controle envia imediatamente um sinal de controle para acionar o relé ou disjuntor para cortar rapidamente a fonte de alimentação, com um tempo de corte geralmente não superior a 1 segundo. Essa velocidade de resposta rápida pode efetivamente impedir que anormalidades de tensão causem danos ao equipamento traseiro. Depois que a tensão da fonte de alimentação retornar à faixa normal de segurança, o dispositivo fechará automaticamente o circuito após um tempo de atraso definido para restaurar a fonte de alimentação, sem operação manual, o que é conveniente e eficiente.

O dispositivo de proteção de tensão de alta qualidade também possui função de proteção contra sobrecorrente, que pode monitorar a corrente no circuito ao mesmo tempo. Quando a corrente excede o valor nominal devido a curto-circuito, sobrecarga e outros motivos, o dispositivo também cortará o circuito a tempo de realizar a dupla proteção de tensão e corrente. Além disso, alguns modelos avançados adotam design modular, com desempenho estável, longa vida útil e podem se adaptar a diferentes ambientes de trabalho.

DPVsubverte o modo de proteção passiva tradicional, realiza monitoramento ativo em tempo real e proteção automática e é uma garantia importante para a segurança elétrica moderna. É como um “guarda de segurança” dedicado ao circuito, protegendo a segurança da tensão 24 horas por dia, eliminando perigos ocultos pela raiz.

3. Principais tipos e parâmetros técnicos de dispositivos de proteção de tensão

Existem vários tipos de Dispositivos de Proteção de Tensão no mercado, que podem ser divididos em diferentes categorias de acordo com o cenário de aplicação, especificação de corrente, número de fases e função de ajuste. Compreender os tipos e parâmetros ajuda os usuários a escolher o produto certo.

3.1 Classificação por Especificação Atual

• Dispositivo de proteção de tensão 40A: adequado para circuitos domésticos de pequena potência, como iluminação, pequenos eletrodomésticos, etc.
• Dispositivo de proteção de tensão 63A: comum em circuitos principais residenciais, pequenas lojas e escritórios, com forte aplicabilidade.
• Dispositivo de proteção de tensão 100A: utilizado em cenários industriais e comerciais com grande consumo de energia, como pequenas fábricas, lojas, etc.

3.2 Classificação por Número de Fase

• Dispositivo de proteção de tensão monofásica: para fonte de alimentação monofásica de 220 V, amplamente utilizado em residências, escritórios, etc.
• Dispositivo de proteção de tensão trifásica: para fonte de alimentação trifásica 380V, adequado para linhas de produção industrial, equipamentos de grande porte, etc.

3.3 Classificação por Função de Ajuste

• Tipo de valor fixo: os limites de sobretensão e subtensão são fixos, estrutura simples e econômica.
• Tipo ajustável: a tensão de proteção e o tempo de atraso de recuperação podem ser ajustados manualmente, adequado para cenários especiais com altos requisitos.

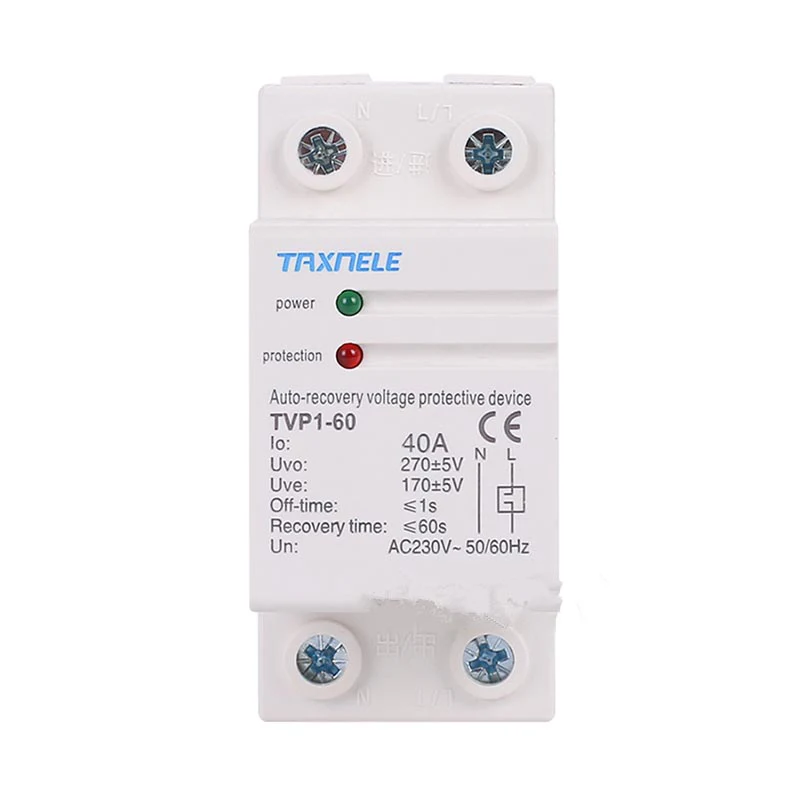

3.4 Parâmetros Técnicos Principais

Parâmetro	Descrição
Tensão nominal	AC230V ~ 50/60 Hz (monofásico), atendendo aos padrões comuns de fonte de alimentação
Limite de sobretensão	270±5V (tipo fixo), 230V-300V (tipo ajustável)
Limite de subtensão	170±5V (tipo fixo), 145-210V (tipo ajustável)
Hora limite	≤1s, resposta rápida para evitar danos ao equipamento
Tempo de recuperação	≤60s (tipo fixo), 3s-300s (tipo ajustável)
Proteção contra sobrecorrente	1A-63A (ajustável), proteção dupla de tensão e corrente

Esses parâmetros são a base principal para medir o desempenho do dispositivo de proteção de tensão. Produtos de alta qualidade adotam componentes eletrônicos de alta qualidade e design de circuito estável para garantir a precisão e confiabilidade dos indicadores de parâmetros.

4. Cenários de aplicação do dispositivo de proteção de tensão

O Dispositivo de Proteção de Tensão possui uma ampla gama de aplicações, abrangendo áreas domésticas, comerciais, industriais e outras, fornecendo proteção de tensão para diferentes tipos de equipamentos elétricos.

No setor doméstico, o Dispositivo de Proteção de Tensão é usado principalmente no portão principal da casa, cozinha, banheiro e outros circuitos principais. Ele pode proteger geladeiras, condicionadores de ar, máquinas de lavar, televisores e outros eletrodomésticos contra danos por sobretensão e subtensão. Especialmente em áreas com fornecimento de energia instável ou trovoadas frequentes, a instalaçãoDPVpode reduzir significativamente a probabilidade de queima de equipamentos elétricos e garantir a segurança do uso familiar de eletricidade.

Na área comercial, edifícios de escritórios, lojas, hotéis e outros locais necessitam de fornecimento de energia estável para suportar o funcionamento de computadores, impressoras, caixas registradoras, sistemas de iluminação e outros equipamentos. O Dispositivo de Proteção de Tensão pode evitar que anormalidades de tensão causem paralisação do equipamento e perda de dados, garantindo o funcionamento normal das atividades comerciais. Para pequenas lojas com alto consumo de energia, como catering e supermercados, os modelos de alta corrente podem atender à demanda de carga.

No campo industrial, o Dispositivo de Proteção de Tensão trifásico é amplamente utilizado em linhas de produção, motores, bombas, ventiladores e outros equipamentos. Equipamentos industriais possuem requisitos de alta potência e alta precisão, e anormalidades de tensão causarão enormes perdas. As funções de recuperação automática e proteção contra sobrecorrente do dispositivo podem reduzir o tempo de inatividade e melhorar a eficiência da produção. É um dispositivo de segurança indispensável em sistemas de distribuição de energia industrial.

Além disso, estações base de comunicação, equipamentos médicos, sistemas de monitoramento e outros cenários especiais também precisam de dispositivos de proteção de tensão para proteção. Esses cenários apresentam altos requisitos de estabilidade de energia, e as flutuações de tensão afetarão a operação normal do equipamento e até causarão acidentes médicos ou interrupções de comunicação. As funções de monitoramento de alta precisão e proteção rápida do dispositivo podem atender aos rígidos requisitos de segurança desses cenários.

5. Critérios de seleção para dispositivo de proteção de tensão

Escolher o dispositivo de proteção de tensão correto é a chave para aproveitar ao máximo seu efeito protetor. Os usuários devem selecionar produtos com base em fatores como cenário de aplicação, carga de energia, tipo de fonte de alimentação e requisitos funcionais.

Em primeiro lugar, determine a especificação atual de acordo com a carga de energia. Calcule a potência total do circuito protegido, selecione o dispositivo com corrente nominal maior que a corrente real de trabalho e deixe uma certa margem. Para uso doméstico, 40A ou 63A geralmente é suficiente; para uso industrial e comercial com grande consumo de energia, devem ser selecionadas especificações de 100A ou superiores.

Em segundo lugar, selecione monofásico ou trifásico de acordo com o tipo de fonte de alimentação. Fonte de alimentação monofásica de 220 V para uso doméstico e comercial, escolha dispositivo de proteção de tensão monofásico; produção industrial e outros cenários de fonte de alimentação trifásica de 380 V, escolha produtos trifásicos.

Em terceiro lugar, escolha valor fixo ou tipo ajustável de acordo com os requisitos funcionais. Cenários domésticos comuns podem escolher produtos de valor fixo com operação simples e desempenho de alto custo; cenários com requisitos especiais de tensão ou necessidade de ajuste de parâmetros, como salas de equipamentos de precisão, podem escolher modelos ajustáveis ​​para definir com flexibilidade os limites de proteção e o tempo de atraso.

Em quarto lugar, preste atenção à qualidade e certificação do produto. Escolha produtos com CE e outras certificações de segurança, que adotam componentes eletrônicos de alta qualidade e design modular, com desempenho estável e longa vida útil. Evite escolher produtos inferiores para evitar falhas na proteção ou riscos potenciais à segurança.

Por fim, dê prioridade aos produtos com função de recuperação automática. A recuperação automática pode evitar o problema de fechamento manual após a recuperação da tensão, especialmente em cenários autônomos, o que melhora a conveniência de uso.

6. Especificações de instalação e uso

A instalação correta e o uso padronizado são garantias importantes para o funcionamento normal do Dispositivo de Proteção de Tensão. As etapas e precauções a seguir devem ser seguidas durante a instalação e uso.

Antes da instalação, desligue a fonte de alimentação principal para garantir que não haja eletricidade no circuito e evitar acidentes com choque elétrico. Verifique se há danos na aparência do dispositivo e confirme se os parâmetros correspondem ao circuito protegido.

Durante a instalação, conecte a extremidade de entrada à linha de alimentação e a extremidade de saída ao equipamento de carga de acordo com o diagrama de fiação. Certifique-se de que a fiação esteja firme e com bom contato e evite fiação solta que cause calor ou mau contato. O dispositivo deve ser instalado em ambiente seco, ventilado e com gases não corrosivos, longe de fontes de calor e água.

Após a instalação, ligue a fonte de alimentação e teste a função. Simule condições de sobretensão e subtensão para verificar se o dispositivo pode cortar a fonte de alimentação normalmente; restaure a tensão normal para verificar se a função de recuperação automática é eficaz. Confirme se todas as funções estão normais antes de colocá-las em uso formal.

Durante o uso, verifique regularmente o status de funcionamento do dispositivo, como luzes indicadoras, temperatura da fiação, etc. Se forem encontrados fenômenos anormais, como luz indicadora apagada, calor anormal, disparos frequentes, desligue imediatamente a fonte de alimentação para inspeção ou entre em contato com o pessoal de manutenção profissional.

Não modifique o circuito interno do dispositivo sem permissão para evitar danos à função de proteção. Para modelos ajustáveis, defina os parâmetros de acordo com as reais necessidades do equipamento, e não os deixe muito soltos ou muito apertados para garantir o efeito de proteção.

7. Perguntas frequentes

8. Conclusão e soluções recomendadas

A anormalidade de tensão é um perigo potencial oculto nos sistemas de fornecimento de energia, que ameaça a segurança de equipamentos elétricos e bens pessoais. O Dispositivo de Proteção de Tensão, com seu monitoramento em tempo real, proteção rápida e funções de recuperação automática, tornou-se um dispositivo de segurança essencial no consumo de energia moderno.

Quer se trate de cenários domésticos, comerciais ou industriais, a instalação de alta qualidadeDPVpode efetivamente evitar danos ao equipamento causados ​​por anormalidades de tensão, reduzir custos de manutenção e melhorar a segurança e estabilidade do consumo de energia. A escolha de produtos com certificações completas, desempenho estável e parâmetros adequados é a chave para garantir o efeito de proteção.

ZHEJIANG SINGI ELÉTRICA LLCé um fabricante profissional de equipamentos de proteção de tensão, fornecendo uma gama completa de produtos de dispositivos de proteção de tensão de alta qualidade, cobrindo 40A, 63A, 100A e outras especificações, opções monofásicas e trifásicas, valor fixo e modelos ajustáveis ​​para atender às necessidades de diferentes cenários. Os produtos adotam componentes eletrônicos de alta qualidade e design modular, com desempenho estável, certificações completas e serviço pós-venda perfeito.

Para garantir sua segurança elétrica e escolher soluções confiáveis ​​de proteção contra tensão,Contate-nosagora para obter seleção profissional de produtos e suporte técnico!
