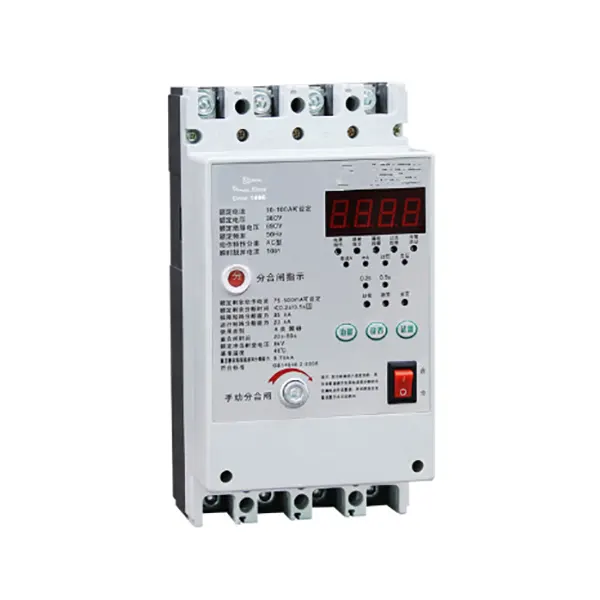

O disjuntor em caixa moldada de religamento da série CJ technogy (referido como disjuntor de vazamento) é a última geração de produtos de disjuntores de vazamento desenvolvidos por nossa empresa nos últimos anos com desempenho superior e funções completas. O produto ganhou diversas patentes nacionais. É adequado para redes elétricas de baixa tensão com aterramento direto de ponto neutro trifásico de quatro fios (sistema de aterramento TT). É usado para fornecer proteção de contato indireto contra risco de choque elétrico pessoal e também pode proteger falhas de aterramento, sobrecorrentes, curtos-circuitos, etc. de linhas ou eletricidade.
O disjuntor inteligente operado por corrente residual CJ technogyseries (referido como disjuntor de vazamento) é a última geração de produtos de disjuntores de vazamento desenvolvidos por nossa empresa nos últimos anos com desempenho superior e funções completas. O produto ganhou diversas patentes nacionais. É adequado para redes elétricas de baixa tensão com aterramento direto de ponto neutro trifásico de quatro fios (sistema de aterramento TT). É usado para fornecer proteção de contato indireto contra risco de choque elétrico pessoal e também pode proteger falhas de aterramento, sobrecorrentes, curtos-circuitos, etc. de linhas ou eletricidade.
O produto possui três tipos de tipo comum, tipo eletrônico ajustável e tipo de comunicação.
1. Tipo comum com corrente residual ajustável, proteção contra sobretensão e subcorrente da fonte de alimentação auxiliar, religamento automático, exibição de corrente residual e indicação de status de ação. E outros recursos práticos.
2. O tipo eletrônico ajustável possui as funções acima e também aumenta a função de configuração de corrente. O tubo digital também pode exibir a corrente de carga trifásica. No consumo real de energia, a corrente do disjuntor pode ser definida de acordo com o tamanho da carga de energia do display digital do tubo. Valor de configuração.
3. Comunicação: O produto do tipo comunicação está conectado ao modelo de comunicação GPRS e pode enviar a mensagem de status para o celular do gerente. (As instruções de operação do tipo de comunicação estão anexadas)
Especificação |
Dimensões |
Tamanho da instalação |
|||||
A |
B |
E |
H |
G |
c |
d |
|
100A |
240 |
142 |
48 |
83 |
177 |
70 |
202 |
250A |
240 |
142 |
48 |
83 |
177 |
70 |
202 |
400A |
336.5 |
197.5 |
87 |
99 |
253 |
95 |
274 |
630A |
336.5 |
197.5 |
87 |
99 |
253 |
95 |
274 |
630A, 800A |
355 |
240 |
88 |
111 |
259 |
116 |
285 |
1 Temperatura do ar ambiente: -5 °C + 40 °C.
2 Quando a umidade máxima é de +40 °C, a umidade relativa do ar não excede 50%, sendo permitido 90% a 20 °C; e a condensação na superfície do produto ocasionalmente devido a mudanças de temperatura é levada em consideração.
3 A altitude não excede: 2.000 metros.
4 Nível de poluição: Nível 3
5 Categoria de instalação: ‖
6 A distorção da onda senoidal da fonte de alimentação é inferior a 5%
7 O local de instalação não deve exceder 5 vezes o campo magnético da terra em qualquer direção do campo magnético externo.
Nenhum gás explosivo ou corrosivo; sem chuva ou neve; seco e ventilado.
1 Tensão nominal: 380V trifásico de quatro fios
2 Corrente nominal: 100A quadro: 40A 63A 80A 100A pode ser definido; Quadro 250A: 100A 125A 140A 160A 180A 200A 225A 250A pode ser definido; 630A (400A) quadro 250A315A350A400A500A630A; Quadro 800A: 630A, 800A pode ser definido
3 frequência nominal: 50 Hz
4 corrente operacional residual nominal (mA: 0,05/0,1/0,2/03/0,5 pode ser definida
5 Corrente residual nominal não operacional (mA): 0,025/0,5/0,1/0,15/0,255,6 tempo de interrupção residual nominal: <0,2s/0,5sS tipo/1sS tipo 57 tempo de religamento retardado: 20-60s religamento automático 58 alimentação auxiliar valor de ação de subtensão de alimentação: monofásico 168V ± 5% (fecha automaticamente após a tensão retornar ao normal)
9 Valor de ação de sobretensão da fonte de alimentação auxiliar monofásica 270V ± 5% (fecha automaticamente após a tensão retornar ao normal)
10 Classificação das características de ação de vazamento: tipo AC
11 Categoria de uso de produto A
12 Este produto está em conformidade com: GB14048.2
Classificação de prateleira |
Capacidade máxima de interrupção de curto-circuito |
|||
Atual (KA) |
Tensão (V) |
Fator de potência |
Procedimento de teste |
|
100 |
50 |
1,05Un |
0.3 |
0-t-00 |
250 |
50 |
1,05Un |
0.3 |
0-t-00 |
400-630 |
50 |
1,05Un |
0.3 |
0-t-00 |
As características de proteção do relé de sobrecorrente são mostradas na Tabela 2.
Ar ambiente |
Corrente de teste |
Hora de viajar |
Status |
1,05 pol. |
2h sem tropeçar |
Partida a frio |
|
1,3 pol. |
2h de viagem |
Estado quente começa |
|
400-630 |
10 pol. |
<0,2 |
Partida fria ou quente |
1. Antes da instalação, coloque o interruptor de alimentação do disjuntor de vazamento na posição “desligado”! “Ponto” verde é exibido na janela de indicação de abertura e fechamento.
2. O produto deve ser instalado verticalmente e fixado com parafusos nos orifícios de montagem.
3 De acordo com a corrente nominal do produto, selecione o fio adequado de acordo com a norma (Tabela 3) e siga rigorosamente a fiação especificada. O disjuntor indica que os terminais 1, 3, 5, N são o terminal de alimentação do circuito principal e a fiação inferior é 2, 4, 6, N é a extremidade da linha de torção de carga. O fio deve ser conectado ao conector de cobre. Após a conclusão da fiação, instale a proteção contra arco corretamente.
Valor atual nominal |
40 |
63 |
80 |
100 |
125 |
160 |
180 |
250 |
315 |
400 |
Área da seção transversal do fio |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
185 |
240 |
Valor atual nominal |
Seção transversal do cabo |
Tamanho da linha de cobre |
||
Quantidade |
Área da seção transversal mm² |
Quantidade |
Tamanho |
|
500A |
2 |
150 |
2 |
30x5 |
630A |
2 |
185 |
2 |
40x5 |
