RS485 medidor digital de trilho din trifásico

Como um fabricante profissional de medidor digital RS485 trifásico em trilho Din de alta qualidade, você pode ter a certeza de comprar o medidor digital RS485 trifásico em trilho Din de nossa fábrica. E ofereceremos a você o melhor serviço pós-venda e entrega pontual. O medidor digital RS485 trifásico em trilho DIN foi projetado para medir energia ativa CA trifásica de quatro fios, como aplicações residenciais, de serviços públicos e industriais. É um medidor de longa vida útil com a vantagem de alta estabilidade, alta capacidade de sobrecarga, baixa perda de energia e pequeno volume.

Enviar consulta

Descrição do produto

Wenzhou Changjiu Technology Co., Ltd. é um fabricante e fornecedor profissional de medidor digital RS485 trifásico em trilho Din na China, conhecido por seu serviço de qualidade. Aderindo à busca da perfeita qualidade dos produtos, para que nossa Medidor digital RS485 3 Fase Din Rail tenha sido atendida por muitos clientes. A fim de garantir a qualidade e as necessidades do cliente, cooperamos com grupos de energia nacionais com forte força de produção. Iremos examinar rigorosamente cada fornecedor e enviar vídeos aos clientes para assistir.

Caráter do medidor digital trifásico Din Rail RS485:

1) Corrente máxima de acesso direto de 100A

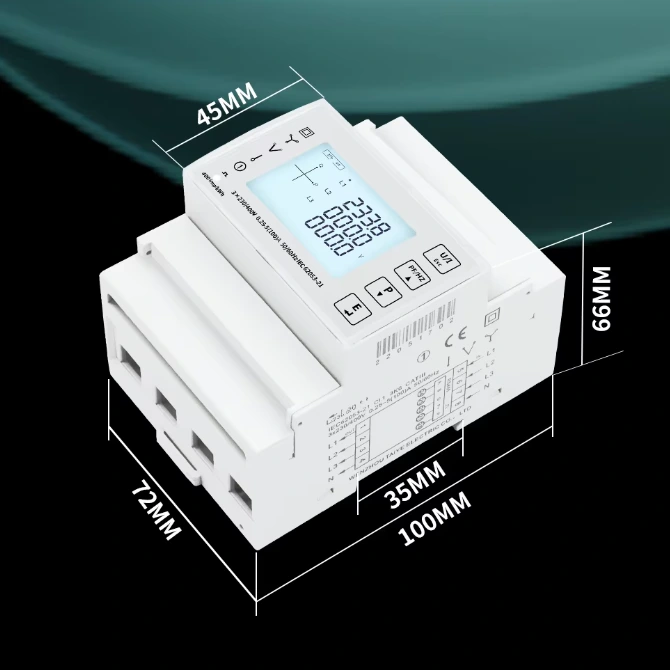

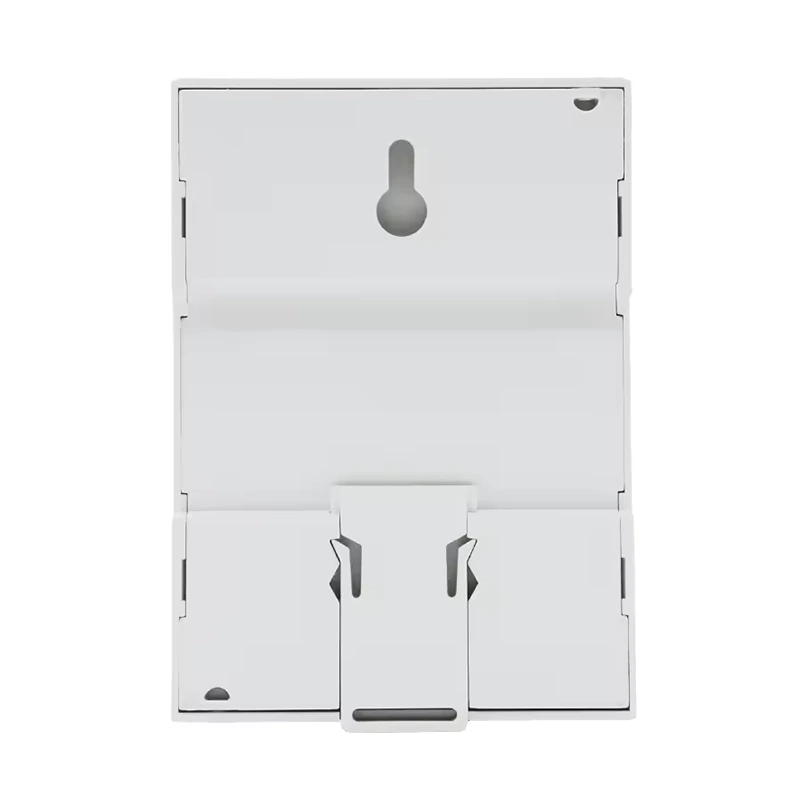

2) Montagem em trilho DIN, largura padrão de 4 módulos.

3) O design do botão de toque melhora a operabilidade do botão e reduz a taxa de falha do botão

4) Medição de parâmetros multifuncionais, fornecendo tensão, corrente, potência ativa, potência reativa, potência aparente, fator de potência, ângulo de fase, etc.

5) Fornecer os dados analíticos do conteúdo harmônico total de tensões e correntes. Fornece uma variedade de dados estatísticos e funções de armazenamento local, como energia bidirecional, demanda e outros dados estatísticos.

6) Fornecer estatísticas mensais de consumo de eletricidade dos últimos 12 meses e estatísticas diárias de consumo de eletricidade dos últimos 31 dias

7) suporta a função de temporização dupla do tempo de execução de inicialização do medidor e tempo de execução de carga.

8) suporta o acesso de um sinal de comutação de 2 tarifas para medição de energia de 2 tarifas.

9) Suporta função de comunicação RS485, taxa de transmissão de até 38400bps, suporta protocolo Modbus RTU, Mbus (opção).

10) Suporta uma interface de saída de pulso do optoacoplador e os parâmetros de saída podem ser definidos.

11) O tempo de atualização do LCD é de 1 segundo, suporta exibição de rolagem manual ou automática (configurável)

Parâmetros técnicos

Modelo	DAC4300/DAC4301/DAC4302/DAC4300CT/DAC4301CT/DAC4302CT
Características Elétricas	Tensão de taxa (Un)	3*110/190 V ou 230/400 V CA
	Tensão operacional	LN: 85 a 275 Vca; LL: 85 a 480 Vca
	Capacidade de sobrecarga de tensão	2*Un por 1 segundo
	Taxa atual (Ib)	5A
	Corrente máxima (Imax)	100A
	Corrente operacional	0,1%Ib para Imáx
	Capacidade de sobrecarga da corrente	30*Imax por 0,01 segundo
	Faixa de frequência operacional	45 - 65Hz
	Consumo de energia	<2W/10VA
	Constante de pulso	400 imp/kWh
	Mostrar	LCD com luz de fundo
	Leitura máxima de energia	9999999,9 kWh/kVarh
	Tipo de medida	Trifásico de quatro fios, trifásico de três fios, monofásico de dois fios
Precisão de medição	Tensão, Corrente	±0,5%
	Poder ativo	±1,0% ou 0,5%
	Potência reativa	±2,0%
	Poder aparente	±1,0%
	Energia ativa	±1,0% ou 0,5%
	Energia reativa	±2,0%
	Fator de potência	±1,0%
	Freqüência	±0,2%
Características Ambientais	Temperatura operacional	-25 a +55ºC
	Temperatura de armazenamento	-40 a +80ºC
	Umidade	<90%, sem condensação
	Grau de poluição	2
	Altitude	Até 2.000 m
	Vibração	10 Hz a 150 Hz, IEC 60068-2-6
	Grau de proteção IP	Projetado para display frontal IP51, corpo do medidor IP30
Características Eletromagnéticas	Descarga Eletrostática	±8kV(descarga de contato),±15kV(descarga de ar); Nível 4, conforme IEC 61000-4-2
	Imunidade a Campos Irradiados	10V/m,80 - 2000MHz; Nível 3, conforme IEC 61000-4-3
	Imunidade a Transientes Elétricos Rápidos	±4kV; Nível 4, conforme IEC 61000-4-4
	Imunidade a surtos	±4kV; Nível 4, conforme IEC 61000-4-5
	Imunidade a Perturbações Conduzidas	10V,0,15 - 80MHz; Nível 3, conforme IEC 61000-4-6
	Imunidade a Campos Magnéticos	CEI 61000-4-8
	Imunidade a quedas de tensão	CEI 61000-4-11
	Emissões Irradiadas	Classe B, de acordo com EN55011
	Emissões Conduzidas	Classe B, de acordo com EN55011
	Emissões Harmônicas	CEI 61000-3-2
Segurança	Categoria de sobretensão	CAT III, conforme IEC 61010-1
	Categoria de medição	CAT III, conforme IEC 61010-1
	Isolamento	Teste de tensão CA: 4kV por 1 minuto
	Isolamento	Teste de tensão de impulso: forma de onda de 6kV - 1,2/50µS
	Classe Protetora	II, de acordo com IEC61010-1
Comunicações	Padrão de interfaces e protocolos	RS485 de 2 fios, Modbus RTU Opcional: Mbus
	Crie uma taxa	1200 a 38400 bps, o padrão é 9600 bps
	Bit de paridade	Nenhum, Par, Ímpar, o padrão é Nenhum
	Pare um pouco	1 ou 2, o padrão é 1
	Tempo de resposta	<100ms
	Modo de transmissão	meio duplex
	Distância de transmissão	Até 1000m
	Máx. Carregamento de ônibus	64 peças
Saída de pulso	Tipo de interface	Optoacoplador de coletor aberto
	Constante de pulso	Por pulso igual a 0,001/0,01/0,1/1 kWh/kvarh (configurável)
	Largura de pulso	60/100/200 milissegundos (configurável), o padrão é 100 milissegundos
	Tipo de saída de pulso	Importação/exportação/energia ativa total, Importação/exportação/energia reativa total (configurável)
	Aula	Classe A, conforme IEC 62053-31
	Tensão de entrada	5 a 27 VCC
