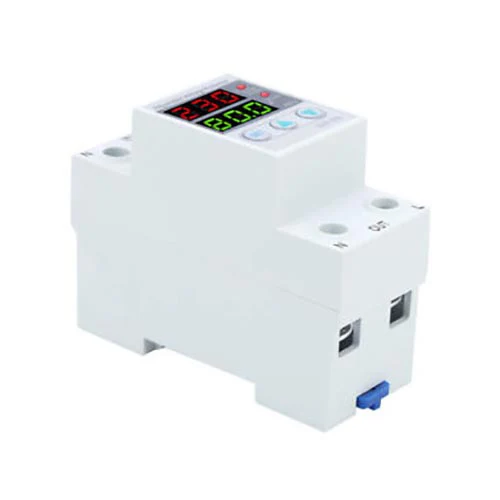

Protetor de tensão 100A 220V

Wenzhou Changjiu Technology Co., Ltd. é um fabricante e fornecedor profissional de protetor de tensão 100A 220V na China, conhecido por seu serviço de qualidade. Aderindo à busca da perfeita qualidade dos produtos, para que nossa Protetor de tensão 100A 220V tenha sido atendida por muitos clientes. A fim de garantir a qualidade e as necessidades do cliente, cooperamos com grupos de energia nacionais com forte força de produção. Iremos examinar rigorosamente cada fornecedor e enviar vídeos aos clientes para assistir.

O Protetor de Tensão 100 (dispositivos de proteção contra sobretensão e dispositivos de proteção contra subtensão) é uma nova geração de dispositivos de proteção de eletrodomésticos desenvolvidos por nossa empresa de acordo com a situação do fornecimento elétrico. O circuito de controle adota o microprocessador de alta velocidade e baixa potência como núcleo, o relé de retenção magnética como circuito principal e o design padrão modular.

Quando os circuitos de alimentação apresentam sobretensão ou subtensão, os dispositivos de proteção contra sobretensão e os dispositivos de proteção contra subtensão podem ser cortados de forma rápida e segura sob impacto contínuo de alta pressão, para evitar tensão anormal no terminal causada por acidentes elétricos, quando a tensão retornado ao normal, os dispositivos de proteção contra sobretensão e os dispositivos de proteção contra subtensão ligarão automaticamente o circuito dentro do tempo especificado, para garantir que os aparelhos terminais operem normalmente em condições autônomas.

É aplicável à tensão CA trifásica 380V, frequência 50Hz, corrente nominal 100A e inferior do usuário ou carga. Usado principalmente para fio de entrada de caixas domésticas residenciais ou proteção de equipamentos de distribuição de energia trifásica. O produto é simples de usar, estável e confiável. O protetor de tensão TX45GQ-100 (dispositivos de proteção contra sobretensão e dispositivos de proteção contra subtensão) possui estrutura compacta, bela aparência e pode ser instalado em paralelo com um disjuntor miniatura.

Estes dispositivos de proteção contra sobretensão e dispositivos de proteção contra subtensão atendem aos requisitos relevantes de GB14048.5.

Característica do produto

Revent operação incorreta: a linha está em sobretensão transitória ou transitória repentinamente, os dispositivos de proteção contra sobretensão e dispositivos de proteção de subtensão não produzem operação incorreta; quando a linha apresenta instabilidade de tensão ou uma falha repentina de energia e uma chamada repentina devido a um mau contato e outras avarias, os dispositivos de proteção contra sobretensão e os dispositivos de proteção contra subtensão não conectam as linhas;

Ação confiável: a proteção tem características de ação de tempo inverso, tempo de ação ≤ 1s;

Faixa de proteção de tensão: 0 ~ 450V; Quando a tensão de falha na linha for mais alta, o protetor em si não será danificado;

Mais segurança, suporta tensão de impulso: 4kV (em conformidade com os padrões de segurança de aparelhos elétricos da classe Ⅲ);

Indicação de status: dispositivos de proteção contra sobretensão e dispositivos de proteção contra subtensão possuem um diodo emissor de luz que indica o estado de funcionamento, verde para indicação de tensão normal, vermelho para indicação de sobretensão ou indicação de subtensão;

Design modular, instalação em trilho.

Principais parâmetros técnicos

Esboçar desenho dimensional

Diagrama de fiação

Exemplos de circuitos de aplicação (para down-in)

Os dispositivos de proteção contra sobretensão e dispositivos de proteção contra subtensão controlam a carga trifásica de quatro fios, o consumo de energia não excede a capacidade nominal do controlador, pode ser controlado diretamente, o método de fiação conforme mostrado abaixo.

Instruções

1, fiação correta de acordo com a entrada (IN) e saída (OUT) marcadas no produto (a potência de carga deve ser menor que a potência nominal do produto).

2, estado de dois indicadores LED no painel: Depois que o produto se conecta à energia, a energia indica luz verde acesa, a proteção indica luz vermelha acesa, OUT não produz energia, após proteção de atraso de 1 minuto, a proteção indica luz vermelha apagada, OUT potência de saída normalmente.

3, quando a tensão é muito alta ou muito baixa ou fase padrão, o produto no estado de proteção, luz vermelha acesa, corta automaticamente a fonte de carga; tensão de volta ao normal, atraso de 1 minuto, a proteção indica luz vermelha apagada, o produto se conecta automaticamente à energia de carga e retorna ao estado de saída normal.

Anúncios

1, quando a extremidade de entrada do produto se conecta à fonte de alimentação pela primeira vez, é necessário atrasar 1 minuto para fornecer energia à carga.

2, Fiação: N significa a linha zero, L significa a linha de fogo, não leve a mal.

3, depois que o produto for conectado à energia, não toque nas partes energizadas para evitar choque elétrico.

4, para evitar o aquecimento do contato sob forte corrente, você deve apertar os parafusos do terminal de fiação, caso contrário, o contato será aquecido para danificar o produto ou causar outros acidentes devido à resistência de contato muito grande.

Método de instalação

Nota: A alimentação do circuito principal deve ser desconectada antes da instalação ou remoção
