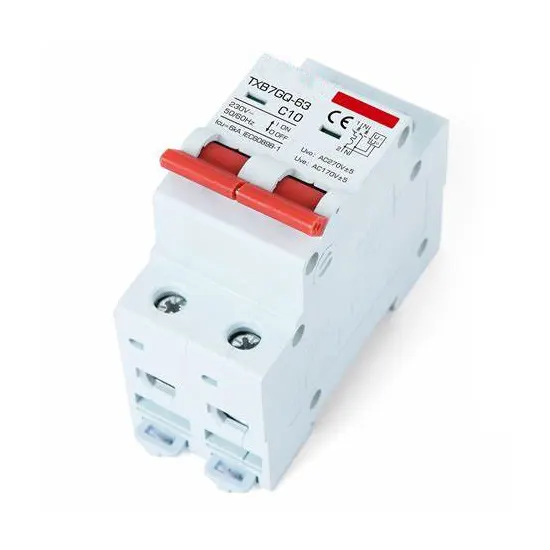

Descrição do produto

O protetor de tensão trifásico com função de religamento automático (protetor de tensão automático) utiliza o disjuntor miniatura com proteção contra sobrecarga de curto-circuito como interruptor principal, equipado com o dispositivo de operação elétrica inteligente ultraminiatura com o relé, para detectar a tensão da fonte de alimentação, e para alcançar funções de proteção de disparo de sobretensão ou subtensão e circuito de recuperação automática após recuperação de tensão, para garantir a operação segura do dispositivo de carga na faixa de tensão normal. O protetor automático de tensão é OUPA integrado, em comparação com o split comum, elimina os problemas de fiação, sem considerar o problema de fiação superior e inferior, mais conveniente de instalar. OOUPA integrado tem formato mais compacto e confortável, é a melhor escolha para locais residenciais de alto padrão, aplicado principalmente em ocasiões de instabilidade de tensão ou proteção de dispositivos sensíveis a mudanças de tensão.

Os protetores automáticos de tensão atendem aos padrões JGJ242-2011 "Códigos de projeto para edifícios residenciais" e "Dispositivo de proteção contra sobretensão e subtensão com função de religamento automático (OUPA)." Os protetores de tensão automáticos da série possuem tamanho compacto, alta capacidade de interrupção, ação mais confiável, interface de interação homem-computador de bom desempenho.

Detalhes do protetor de tensão trifásico

1. A estrutura de design integrado de uso geral, trilho padrão de 35 mm para consertar, para instalar, reparar ou substituir rapidamente para os clientes;

2. Detecte a tensão com o relé para operação de abertura e fechamento, para proteger a tensão do circuito muito baixa ou muito alta;

3. Operação de abertura-fechamento rápida e confiável e escolha de plataforma de disjuntor trifásico em miniatura, alta capacidade de interrupção;

4. Disjuntores miniatura 2P/1P+N ou 4P/3P+N ou os disjuntores de vazamento correspondentes podem ser escolhidos;

5. Proteção contra sobretensão, proteção contra sobrecarga e curto-circuito, indicação de estados de proteção

6. Função cooptada de protetor automático de tensão: proteção contra vazamento, controle remoto, alarme de falha

Os principais parâmetros técnicos

Modo de fiação	1P+N/2P Monofásico
Modo de fiação	3P+N/4P Trifásico a quatro fios
Tensão nominal de operação (Un)	1P+N/2P 230Vca/50Hz
Tensão nominal de operação (Un)	3P+N/4P 400Vca/50Hz
Valor de proteção contra subtensão	170V±5V(Valor de recuperação: 190V±5V)
Atraso de abertura por subtensão	Atraso fixo T1≤0,1s
Valor de proteção contra sobretensão	270V±5V (valor de recuperação: 250V±5V)
Atraso de abertura por sobretensão	Atraso fixo T2≤1s
Atraso de fechamento de autorrecuperação	Atraso fixo T3=10s±2s
Sobrecarga curta tipo de proteção de circuito	Tipo B（3In＜I≤5In） Tipo C （5In＜I≤10In） Tipo D （10In＜I≤14In）
Capacidade de ruptura de disjuntor (Icn)	6KA
Rigidez dielétrica:	2500VAC 1 minuto
Tensão suportável level (Uimp):	4KV
Vida mecânica:	4000 vezes, 3 vezes/min
Tempo de ação:	Abertura≤0,2s, fechamento≤0,5s (sem atraso)
Aula de proteção:	IP20
Temperatura de trabalho:	-25°C~60°C
Umidade relativa do ar:	≤95%
Contato de alarme de falha características:	1 normalmente aberto, 50 VCC (200 mA) (Se houver tal recurso)
Processo de ação	Detectar que a tensão excede a proteção de subtensão proteção de valor ou sobretensão valor, abertura após atraso de abertura fixo, espere até a recuperação da tensão, fechamento automático após fixo atraso de fechamento automático
Luz indicadora:	Verde constante brilhante: operação normal, estado de fechamento
Luz indicadora:	Vermelho constante brilhante: falha de sobretensão/subtensão
