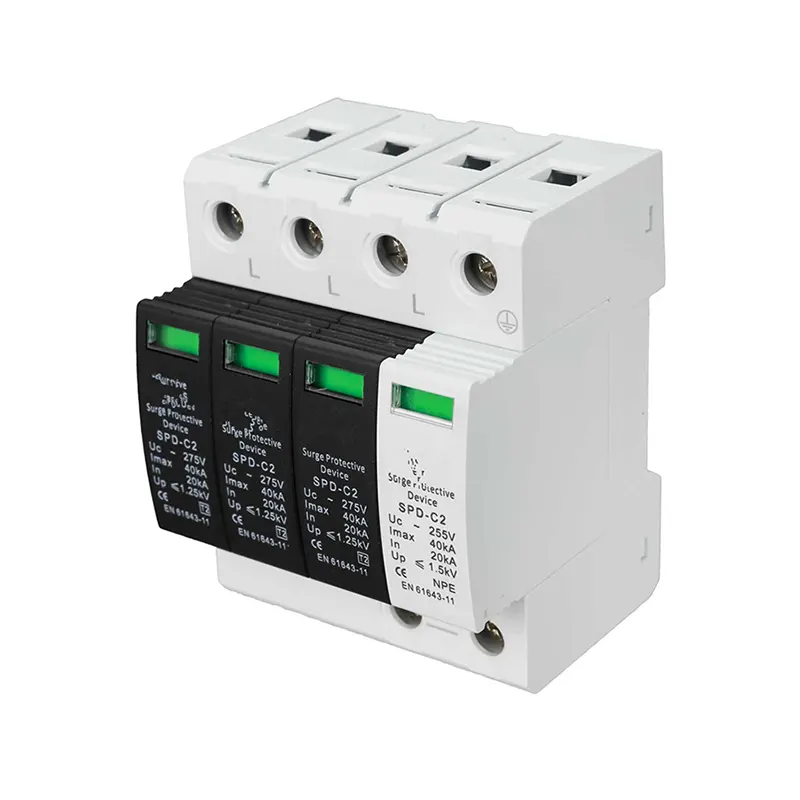

Protetor contra surtos SPD

Um dispositivo de proteção contra surtos (SPD) ou simplesmente um protetor contra surtos é um dispositivo usado para proteger dispositivos eletrônicos contra surtos de energia ou tensão transitória. Este dispositivo é conectado em paralelo ao circuito de alimentação das cargas que deve proteger. Também pode ser usado em todos os níveis da rede de alimentação.

Detalhes do protetor contra surtos SPD

Um protetor contra surtos (ou supressor de picos, supressor de surtos, desviador de surtos, dispositivo de proteção contra surtos (SPD) ou supressor de surtos de tensão transitória (TVSS) é um aparelho ou dispositivo destinado a proteger dispositivos elétricos contra picos de tensão em circuitos de corrente alternada (CA). pico de tensão é um evento transitório, normalmente com duração de 1 a 30 microssegundos, que pode atingir mais de 1.000 volts. Um raio que atinge uma linha de energia pode causar um pico de mais de 100.000 volts e pode queimar o isolamento da fiação e causar incêndios, mas mesmo picos modestos podem destruir uma grande variedade de dispositivos eletrônicos, computadores, carregadores de bateria, modems e TVs, etc., que estejam conectados no momento. Normalmente, o dispositivo de sobretensão disparará em uma tensão definida, cerca de 3 a 4 vezes a tensão da rede elétrica, e desviará a corrente para a terra. Alguns dispositivos podem absorver o pico e liberá-lo como calor. Eles geralmente são classificados de acordo com a quantidade de energia em joules que podem absorver.

O que são sobretensões transitórias?

Sobretensões transitórias são definidas como surtos de eletricidade de curta duração que ocorrem devido à liberação repentina de energia previamente armazenada ou induzida por outros meios. As sobretensões transitórias podem ocorrer naturalmente ou provocadas pelo homem.

Como ocorrem as sobretensões transitórias?

Transientes provocados pelo homem aparecem devido à comutação de motores e transformadores, juntamente com alguns tipos de iluminação. Historicamente, isto não tem sido um problema nas instalações domésticas, mas, mais recentemente, as instalações estão a mudar com o advento de novas tecnologias, como o carregamento de veículos eléctricos, as bombas de calor ar/terrestres e as máquinas de lavar com velocidade controlada, tornando os transientes muito mais prováveis ​​de ocorrer dentro de casa. instalações domésticas.

As sobretensões transitórias naturais ocorrem devido a quedas indiretas de raios, com maior probabilidade de acontecer devido a uma queda direta de um raio em uma linha aérea ou telefônica adjacente, fazendo com que a sobretensão transitória se desloque ao longo das linhas, o que pode causar danos significativos à instalação elétrica e aos equipamentos associados.

Preciso ter SPDs instalados?

A edição atual dos Regulamentos de Fiação IET, BS 7671:2018, afirma que, a menos que seja realizada uma avaliação de risco, a proteção contra sobretensão transitória deve ser fornecida onde a consequência causada pela sobretensão puder:

· Resultar em ferimentos graves ou perda de vidas humanas; ou

· Resultar na interrupção dos serviços públicos e/ou danos ao património cultural; ou

· Resultar na interrupção da atividade comercial ou industrial; ou

· Afetam um grande número de indivíduos co-localizados.

Este regulamento aplica-se a todos os tipos de instalações, incluindo domésticas, comerciais e industriais.

Na edição anterior dos Regulamentos de Fiação IET, BS 7671:2008+A3:2015, havia uma exceção para algumas residências domésticas serem excluídas dos requisitos de proteção contra surtos, por exemplo, se fornecidas com um cabo subterrâneo, mas isso agora foi removido e agora é um requisito para todos os tipos de instalações, incluindo unidades residenciais individuais. Isso se aplica a todas as novas construções e propriedades que estão sendo reconectadas.

Embora os Regulamentos de Fiação do IET não sejam retrospectivos, quando o trabalho estiver sendo realizado em um circuito existente dentro de uma instalação que foi projetada e instalada de acordo com uma edição anterior dos Regulamentos de Fiação do IET, é necessário garantir que o circuito modificado esteja em conformidade com os mais recentes edição, isso só será benéfico se SPDs forem instalados para proteger toda a instalação.

A decisão de adquirir SPDs está nas mãos do cliente, mas ele deve receber informações suficientes para tomar uma decisão informada sobre se deseja omitir os SPDs. Uma decisão deve ser tomada com base em fatores de risco de segurança e após uma avaliação do custo dos SPDs, que pode custar apenas algumas centenas de libras, em relação ao custo da instalação elétrica e dos equipamentos a ele conectados, como computadores, TVs e equipamentos necessários, por exemplo, detecção de fumaça e controles de caldeira.

A proteção contra surtos poderia ser instalada em uma unidade consumidora existente se houvesse espaço físico adequado disponível ou, se não houvesse espaço suficiente, poderia ser instalada em um gabinete externo adjacente à unidade consumidora existente.

Também vale a pena consultar sua seguradora, pois algumas apólices podem estabelecer que os equipamentos devem ser cobertos por SPD ou não serão pagos em caso de sinistro.
